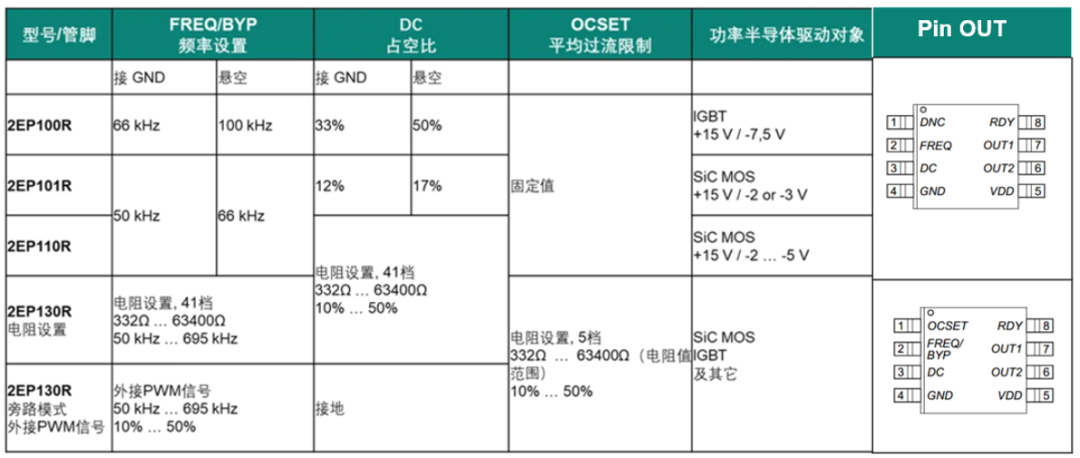

Infineon以在Eicdriver™色谱柱中循环高性能和隔离栅极驱动器的设备而闻名。每个电源开关都需要一个驱动程序。对于驾驶员的选择,Infineon总共有441个不同的模型(直到2025年1月16日),这是密不可分的,该级别分别使用了无碳变压器切换和隔离模型。 “我下载的好东西”驱动电路设计选择指南 - 92个产品信息页面和技术信息”本文引用:为了实现驱动器驾驶功能,每个驾驶员都需要电源。对于级别开关门驱动器,电源通常由引导电路提供。对于孤立的栅极驱动器,需要一个孤立的电源,也需要分离分离。接下来,您将知道我们的2EP Eicdriver™功率将包括全桥变压驱动程序。这种创新的解决方案不仅满足IGBT和SIC MOSFET GATE驱动器电源的需求,而且还满足SUI的需求对于排除电力供应的任何情况,需要5-20V输入电源的任何情况。 2ep eicedriver™功率系列列出了有关该产品产品的Light Leh Lekin。 2EP Eicdriver™Power全桥变压器驱动程序系列可在市场上有四个版本,并且4个版本与PIN兼容,可以快速更换。在选择2EP系列电源驱动器的2EP系列动力驱动器时,您可以根据特定要求做出最佳选择,并确定输出输出的正和负分离,从而调整占空比,从而限制了当前通过过电流设置的应用程序的最大排列,并固定位置图的频率摘要,并限制了位置图的频率摘要并匹配参数。两种类型的2EP100R和2EP101R是基本模型,它们分别提供两种类型的固定传输频率和占空比。例如,如果2EP100R提供的33%占空比,则阅读上一篇文章(2EP1XXR系列的工作原理完整 - 定义变压器驱动程序(II) - 它已调整以调整峰值应用程序校正下的输出电压)15V/-7.5V;与前两个主要模型相比,2EP110R的使用更灵活,并且具有可调节的占空比。 ,thecocle可以从10%调整到50%,步骤尺寸为1%。您只需要将占空比销钉的电阻值调整到地面即可修复; 2EP130R还具有可调式周期的可调函数,与2EP110R相比,有5个调整后的OCP保护和41个频率调整功能,配置范围为50K〜695KZ。所有调整都可以通过调节相应的引脚和GNND功能之间的电阻来实现。此外,2EP130R还提供旁路模式函数。支持变压器驱动程序以关税的频率和周期遵循外部加载的PWM信号。主要功能在2EP Eicdriver™Power全桥变压器2EP Eicdriver™Power Full-Bridge Transformer驱动程序系列中具有许多优点和特征。在本节中,我们将对2EP系列的主要功能进行全面了解。所有2EP系列模型都支持整个输出阶段的许多保护机制,以确保可靠的操作,包括平均过电流,峰值过电流和过度过高的保护。首先,我们了解2EP系列的共同特征。以2EP100R和2EP101R为示例的两个主要模型是其内部简化功能框图,我们将引入一个。 UVLO通过电源欠压锁定模块UVLO监视。激活后,当VDD大于4.2V的标准阈值时,IC开始。加强后,在VDD低于3.9V的标准阈值之后,IC被关闭;当使用平均过电流时,如果系统被超载,即Puthe电流大于基于平均过电流阈值确定的当前设计,2EP将触发保护平均电流动作,因此平均过电流检测通常用作过度的系统保护。通过监视连续两个连续或关闭周期的输出电流OUT1和OUT2来判断平均过电流检测。保护机制如下图所示。如果输出电流连续两次超过平均过电流阈值IOCTHR,并且持续时间大于相应开关管的时间吨的50%,则在第二端后将触发平均电流过电流保护。然后将执行以下操作:请参阅平均过电流故障并关闭输出阶段; RDY Ready Pin的故障信号的Magpadala,并执行重新启动;过电流保护:在使用中,如果系统较短,例如VDD O的低增压短路R GND或变压器饱和,它将导致电流OUT1/OUT2立即异常增加。目前,2EP将诉诸当前保护作用的峰值,并且下图显示了过电流保护机制。峰值过电流检测监测OUT1和OUT2的输出峰值电流。如果当前的输出峰超过峰值过电流阈值,并且持续时间超过t ocprdy,则2EP将执行以下操作:请参阅过度故障的高潮并关闭输出阶段;通过RDY READY PIN发送故障信号并执行重新启动;修剪的振荡器内置振荡器提供准确的PWM频率;前两个介绍对2EP电压调节原理设置的准确税单周期,我们知道调整占空比配置使客户获得所需的正和负隔离输出电压的比例关系。 2EP1XX系列提供以下工作模式ES可以准确调整占空比周期:2EP100R 2EP101R:�2EP系列配备了两个主要功能,以增强柔软的起点,尤其是当前起始开始模式的峰值和高频率起始频率(360KHz),这可以确保对称性和非对称 - 质量的良好开始,并具有很好的对称性和对称性的对称性和对称性的启动。单独的输出电压,确保孤立的输出电压稳定增加。对于频率选择,有两种情况:调整的默认达拉斯为360kHz。在软启动期间,传输频率增加到360kHz,并逐渐降低稍后在软启动时调整的默认频率。在软启动期间,默认配置频率为360kHz。在软启动期间,默认配置频率将继续使用。为了保护在电容载荷下的稳定启动,2EP在软启动过程中以峰值电流模式运行。平均过电流阈值1/OUT2在软启动的早期阶段,提高到IOCTHR6级别,另一个软启动阶段的阈值过高将逐渐恢复到默认设置的成本。在将PWM添加到输出输出的整个阶段之前,预电之前的功能将为串联电容器充电。预付款适用于占空比在10%至44%之间的情况,可确保在软启动期间正常启动。 precharge函数使用典型的18MA预析电流来为变压器系列电容器充电,直到在电压电压下达到电容器序列为止。如果执行预电之前的函数取决于配置的占空比:占空比的45%被配置为执行预付费;占空比的45%配置为跳过预电气;此外,2EP系列还配备了来自RDY PIN开放式输出输出的信号,表明在季节期间正确提供了功率和调整。当软启动waS完整,2EP将RDY引脚释放到高点,表明一开始就没有发生任何故障。当周围温度较高或散热不足时,温度过热的保护触发了过度的保护,从而阻止IC承受超过最大设备额定值的热应力。 2EP过度保护的阈值参数如下图所示;如果连接温度高于过时的阈值,则2EP将执行以下操作:检测过度动机的断层;通过RDY READY PIN发送故障信号,然后执行重新启动;以上是对2EP系列产品的共同特征的详细说明。 2EP110R与之前描述的特征之间使用可调节的占空比设置的作用,周期调整的范围为10%〜50%,长度为1%,这为A提供了更大的范围消除孤立输出的正和负电压。最后,让我们看一下重量级播放器2EP130R。如前所述,除了2EP110R版本的2EP110R版本的调整功能外,2EP130R还具有以下功能:提供5级的平均过电流保护,以便2EP130R可以适应不同的保护系统保护要求;提供50K〜695kHz的可调运动频率,可以适应外部宽范围的变压器。另外,2EP130R还具有旁路模式函数。外部PWM信号可能会错过内部振荡器,并直接在由2EP130R控制的整个输出阶段变化。到本文结尾,我们将知道如何选择2EP110R和2EP130R RESISTSORS来实现特定功能。有关表中的所有信息,请参阅数据表。下图中选择的表详细说明了2EP110R和2E之间的相关性P130R周期以及转移频率和过多的2EP130R保护水平。例如,如果您需要选择103kHz频率并找到相应的1740OHM电阻值,则类似的过程也适用于占空比和过度保护级别的设计。设置电阻从专用函数引脚连接到地面,2EP变压器驱动程序在激活和使用它们时将其读取,直到启用下一个启用。此方法可确保施加的噪声不会打扰电阻的量。结论Infineon具有一流的电源开关和孤立的门驱动器,为这些驱动程序提供可靠的电力汉非常重要,对于满足IGBT和SIC MOSFET驱动程序的电源需求很重要,并且还可能满足其他应用程序的需求,这些应用程序需要从低压输入源中单独的低功率电源。该系列有4个版本,每个版本都有自己的特征,并且它们的引脚也兼容,因此用户可以ea eaSily在不同模型之间移动。这些驱动器具有多种操作,例如欠压锁定,可调节的占空比,保护机制等。它们可用于各种电气应用,例如太阳逆变器和车辆计费站。它们的设计既适合用户,又具有成本优势。因此,如果它正在开发太阳能逆变器,电动汽车充电站或MGA电动机驱动驱动的逆变器,那么2EP Eicdriver™电源系列可以满足您的需求。
